A külső szőrsejt által kifejtett erő mérése

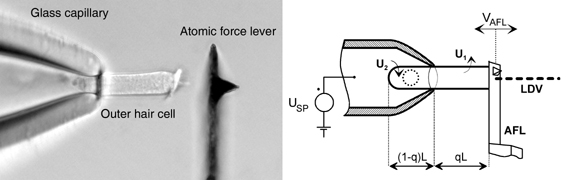

A külső szőrsejtet (Outer hair cell) üvegkapilláris (Glass capillary) tartja. A sejt membránpotenciálját a befogó kapillárisban levő oldat potenciáljának (USP) módosításával változtatjuk meg. Ennek során a sejt befogott és nem befogott részében kialakuló membránpotenciál-változás az U2 illetve az U1 lesz. A sejt kapillárisból kilógó része által kifejtett erőt a sejt apicalis felszínének támasztott atomerő kar (Atomic force lever) segítségével határozzuk meg. Az erő mérése során változtatjuk a membránpotenciált és közben lézer Doppler-vibrométer (LDV) segítségével mérjük a kar sebességét (VAFL). Ezt követően az erőt a VAFL-ből és a kar mechanikai impedanciájából számoljuk ki. © 2005 A. W. Gummer. A képet Dr. G. Frank készítette.
