Messung der mechanischen Impedanz

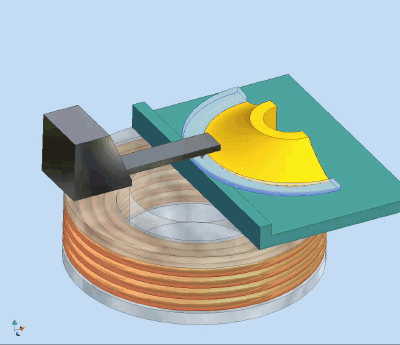

Messaufbau zur Messung der mechanischen Impedanz des Corti’schen Organs. Das Präparat besteht aus einer halben cochleären Windung. Die Tektorialmembran ist entfernt und das Präparat (gelb und hellblau) liegt so auf einer Unterlage (türkis), so dass die Basilarmembran flach aufliegt. Die Spitze eines Atom-Kraft-Balkens (schwarz) befindet sich im Kontakt mit der Oberseite des Corti’schen Organs (hellblau) und mit Hilfe dieses Balkens wurde die Impedanz des Corti’schen Organs am Ort des Kontakts bestimmt. Der Balken ist mit einer hartmagnetischen Beschichtung versehen, die ein permanentes magnetisches Moment aufweist. Ein zeitharmonisches magnetisches Feld, das von einer Spule unter dem Präparat erzeugt wird, übt eine kalibrierte harmonische  Dipolkraft auf den Balken aus. Die resultierende Geschwindigkeit des Balkens an der Kontaktstelle wird mit einem Laser-Doppler-Vibrometer (nicht dargestellt) gemessen. Die mechanische Impedanz des Organs wird aus dem Unterschied der Geschwindigkeiten mit und ohne Kontakt zum Präparat errechnet.
© 2005 A. W. Gummer. Animation von Dr. M. P. Scherer.
